Краткое Bведение

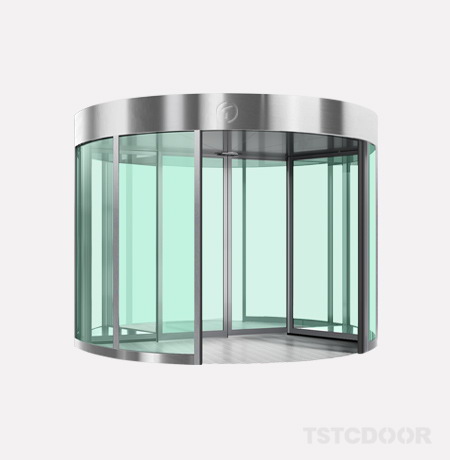

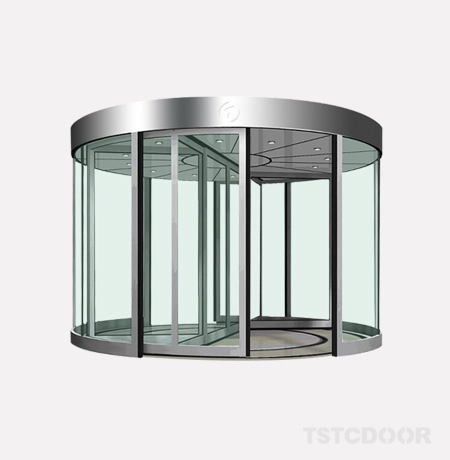

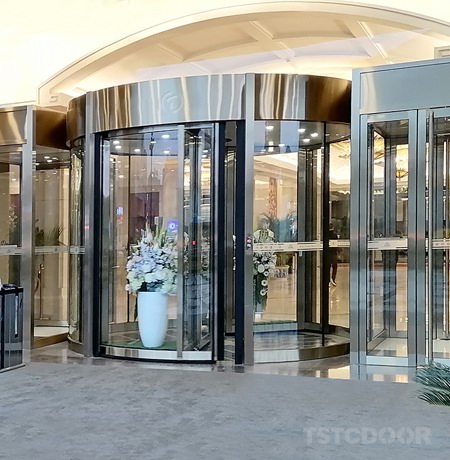

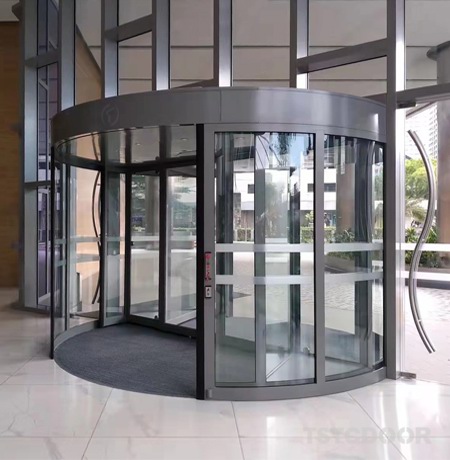

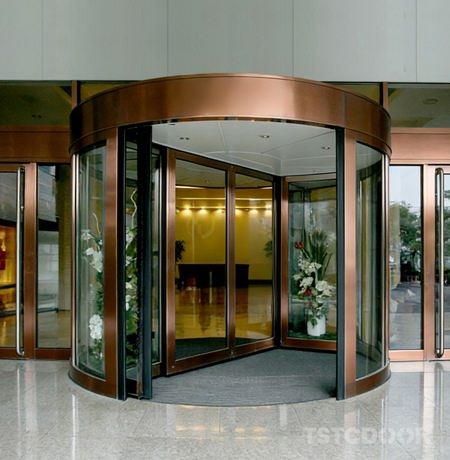

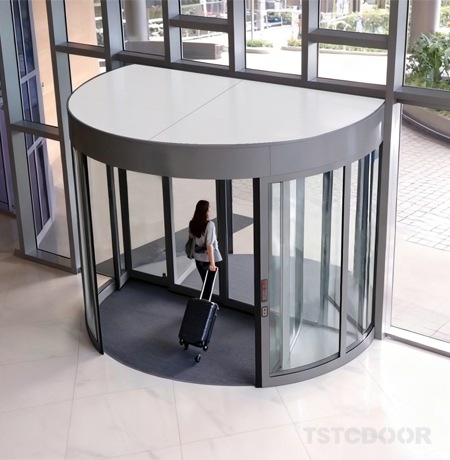

2 крыла Револьверные Дверь -TSTC,  Модель: TAR200

Почему стоит выбрать 2 крыла автоматическую вращающуюся дверь TSTC?

▪ Надежная конструкция для дверных конструкций и интеллектуального управления.

▪ Надежные стержневые детали от всемирно известных брендов, таких как SIEMENS, LENZE, BEA.

▪ Функции безопасности с достаточным количеством датчиков безопасности около 30 единиц, чувствительная к усилию и система контроля крутящего момента были собраны в стандартной комплектации.

▪ Дистрибьюторы и установленные проекты автоматических дверей по всему миру приносят нам большую уверенность в продаже и обслуживании.

▪ Разработан для входной зоны с большими размерами, такими как 4200mm, 4800mm шириной, и услуга по индивидуальному заказу может быть предоставлена для больших размеров.

▪ Экономичная цена может принести нашим партнерам больше прибыли.

Сертификация

Карусельные двери TSTC с сертификатами ISO9001, ISO14001, CE.

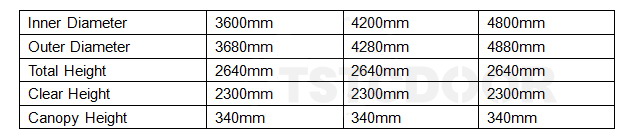

Спецификации

Стандартные размеры указаны ниже, может быть предоставлена услуга по индивидуальному заказу.

Обработка поверхности / отделка

Алюминиевая рама с анодированием, окраской RAL или облицовкой из нержавеющей стали.

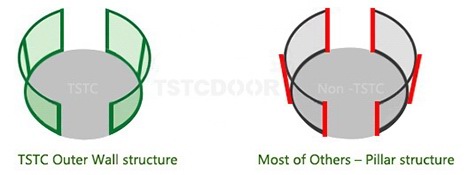

Специальная несущая конструкция – Барабанная Cтена

Одной из выдающихся особенностей TAR200 является несущая конструкция Cтенки барабана, по сравнению с несущей конструкцией колонн других брендов, эта специальная конструкция может повысить безопасность конструкции и сделать дверь более устойчивой.

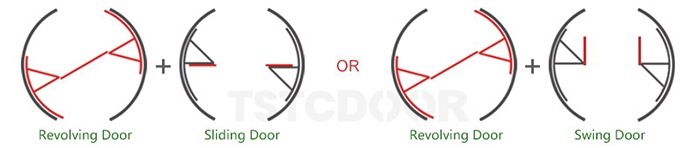

Специальная Конструкция - функция 2 в 1

О ключевых электронных Компонентах

▪ Мотор и Редуктор

SIEMENS, 250 Вт для двигателя. Сила редукторов SEW заключается в их простой механической конструкции. Это обеспечивает более высокую эффективность по сравнению с чисто червячными редукторами. Кроме того, редукторы серии S работают бесшумно во время работы.

Простая конструкция обеспечивает индивидуальную регулировку крутящего момента и скорости, что позволяет экономить место при установке, однако комбинация с косозубой зубчатой ступенью значительно повышает эффективность по сравнению с чисто косозубыми червячными редукторами. Крутящий момент колеблется от 92 Nm до 4,000 Nm.

▪ Главный блок управления

Для главного блока управления мы использовали систему 1-го класса в мире, SIEMENS, модель которую мы использовали, имеет мощный интеллектуальный модуль ввода-вывода "позиционирования", который был разработан специально для самого умного программируемого контроллера. Он может предоставлять множество функций как для разомкнутого, так и для замкнутого позиционирования.

▪ Инвертор / преобразователь частоты

SIEMENS SINAMICS – это модульный преобразователь частоты для самых разных задач привода. Модульная конструкция компонентов и широкий диапазон мощности от 0.55 до 250kw гарантируют, что вы всегда сможете собрать идеальный преобразователь для ваших индивидуальных применений и отраслей промышленности. Эта серия преобразователей доступна в трех вариантах напряжения для подключения к сетям 200V, 400 V и 690V. SINAMICS Startdrive используется для ввода в эксплуатацию функций безопасности.

▪ Энкодер

Ключевой функцией энкодера является позиционирование, и энкодер, который мы использовали для нашей револьверной двери TAR300, обеспечивает выдающиеся характеристики механической ударопрочности и способен выдерживать более высокие осевые и радиальные нагрузки, чтобы соответствовать различным промышленным условиям. Его специальное расположение кабелей подходит для ограниченного пространства. Максимальная скорость об/мин: 6000 об/мин 1, непрерывная . Максимальная грузоподъемность вала: 60 Н осевая, 100 Н радиальная. Класс защиты: IP66.

Инструмент Коррекция

Мы используем SIEMENS TD400 , LENZE / SIEMENS BOP для обеспечения полной и точной настройки параметров наших револьверных дверей. Мы также используем клавишный переключатель для изменения нормальных ходовых моделей вращающихся и скользящих.

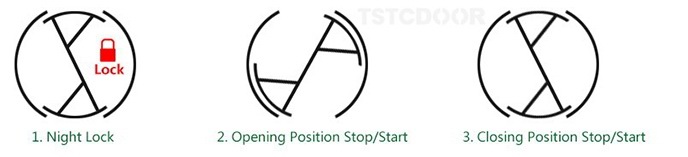

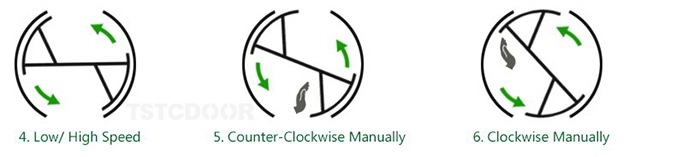

Селектор Программ

Переключатель позволяет нам контролировать рабочее состояние двери с помощью 6 моделей в зависимости от наших потребностей. Ночная блокировка, стоп/старт открытия позиции, стоп/старт закрывающей позиции, низкая/высокая скорость, вращение против часовой стрелки вручную, вращение по часовой стрелке вручную.

Функции безопасности

На вращающейся двери будет установлено следующее оборудование для обеспечения безопасности.

▪ Вертикальный предохранительный выключатель

Когда защитная резина сжимается до деформации, электронное устройство в резине сработает и заставит дверь немедленно остановиться. Более того, предохранительный выключатель все время контролировался защитным реле, дверь немедленно перестанет работать, если предохранительный выключатель был поврежден.

▪ Функция контроля крутящего момента

Когда зазор до закрывающего положения меньше определенного расстояния, движущая сила приводной системы будет снижена. Так что даже если прохожий попытается ворваться внутрь, он не пострадает.

▪ Реле безопасности

Защитное реле может контролировать, работает ли буфер безопасности в любой момент. Дверца внезапно остановится при выходе из строя буфера.

▪ Аварийная кнопка остановки

Кнопка аварийной остановки способна остановить движение автоматической двери при любых обстоятельствах, обеспечивая безопасность прохожих в случае возникновения аварийной ситуации.

▪ Кнопка для инвалидов

При нажатии на отключенную кнопку, дверь будет вращаться с более медленной скоростью в течение раунда, после этого дверь вращается нормально.

▪ Приводной Тормоз

Немецкий датчик, может реализовать 6 безопасных лучей, 2 из них для замедления и 4 из них для торможения, если будет обнаружен пешеход, двери немедленно замедлятся, затормозят и, наконец, остановятся.

▪ Источник питания ИБП

Для обеспечения полной безопасности в систему встроен источник питания ИБП на случай чрезвычайных ситуаций. Этот переключатель предотвращает попадание прохожего в ловушку внутри двери в экстремальных ситуациях.

▪ Анти-столкновений/Анти-защемления PDR

Когда пешеходы приближаются к створке вращающейся двери, срабатывает антиударный PDR, установленный на вращающейся части, и дверь немедленно останавливается. И когда пешеходы войдут в зону защиты от сжатия возле вертикальной дверной коробки, сработает защита от сжатия PDR, установленная на неподвижной части, также сделайте так, чтобы дверь немедленно остановилась, чтобы люди не сдавливались за дверную створку.

▪  Ножной Датчик

Собирают как револьверную часть, так и неподвижную часть карусельной двери, чтобы защитить ноги пешеходов от сдавливания или удара дверью.

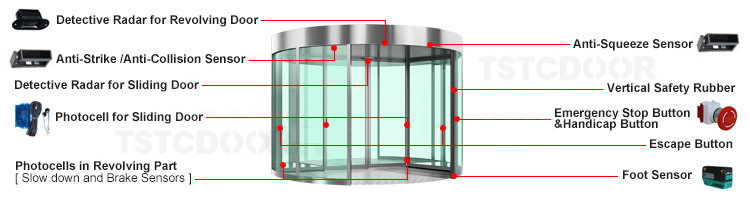

Расширенные функции безопасности

Всего в TAR200 собрано около 30 единиц датчиков безопасности, подробности приведены ниже.

▪ Анти-защемления PDR в неподвижной части, 2 шт.

▪ Анти-столкновений PDR во вращающейся части, 2 шт.

▪ Замедлите фотоэлемент во вращающейся части, 2 пары.

▪ Фотоэлемент для предотвращения столкновений/ тормозов во вращающейся части, 4 пары.

▪ Вертикальный предохранительный выключатель в вращающейся части, 2 шт.

▪ Вертикальный предохранительный выключатель в наружной стене, 2 шт. (Необязательный).

▪ Кнопка аварийной остановки, 2 шт.

▪ Гандикап Баттон, 2 шт.

▪ Электромагнитный тормоз, 2 шт.

▪ Кнопка Escape во вращающейся части, 2 шт.

▪ Револьверная дверь детективная Радар, 4 шт.

▪ Раздвижная дверь детективная РЛС, 2 шт.

▪ Фотоэлемент с защитой от сжатия для раздвижной двери, 1 пара.

▪ Ножной Датчик в наружной стене, 2 шт (Необязательный).

▪ Ножной Датчик во вращающейся части, 2шт (Необязательный).

Безопасное Cтекло

Все стекла соответствуют требованиям международных стандартов. Стекло обладает отличной ударопрочностью, взломостойкостью, противовзрывозащитными характеристиками.

▪ Изогнутая стена будет оснащена изогнутым многослойным безопасным стеклом толщиной 4+4mm.

▪ Дверные створки будут из 4+4mm многослойного безопасного стекла.

Потолочные Cветильники

NVC MR16A , светодиодный фонарь, 12 V/AC.

•  Скачать Чертежи

     Пожалуйста, нажмите на левый ЗНАЧОК для загрузки чертежей .

Доставка и Xранение

Доставляйте материалы на строительную площадку в неповрежденной упаковке производителя, в комплекте с инструкциями по установке.

Хранить на земле, под укрытием, в защищенном от атмосферных воздействий и строительных работ месте.

Срок доставки: Около 35 рабочих дней после получения предоплаты.

Гарантия

TSTC предоставляет 2-летнюю гарантию на обслуживание TAR200, эта гарантия действительна в течение периода до 2 лет с даты вступления в силу продукта и распространяется на замену деталей, поврежденных при нормальном использовании продукта.

Послепродажное обслуживание

TSTC стремится предоставлять достаточное количество надежных аксессуаров поставщикам и дистрибьюторам. TSTC предлагает своевременную техническую поддержку для обеспечения быстрого и эффективного послепродажного обслуживания для клиентов по всему миру.

Аварийная служба будет доступна 24 часа в сутки / семь дней в неделю.

Тел : +86 188 4008 6078 .
